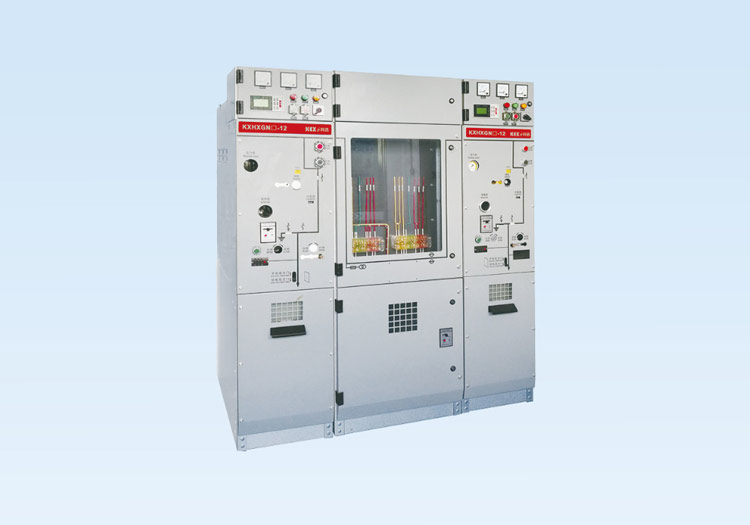

柜內可選用以下單元組成經濟實用的供電單元：真空斷路器單元（630A，20-25kA）；真空負荷開關單元（630，20-25kA）。

☉ 產品特點
◆ 環保：產品制造中所選用的材料全部是無毒無害物質，使用N2或干燥空氣作為絕緣介質，減少溫室效應氣體排放，達到環保目的，使用中也不會排出任何有毒有害物質，材料經壽命周期后可以再回收利用，決定了使用的環保性。
◆ 適用范圍廣：不使用任何有毒有害氣體，決定了使用環境的安全性。無論是地下室、隧道內、船舶上以及內外各種環境。高壓倉內部可填充干燥空氣或氮?dú)?，適應惡劣條件下如：高海拔、強風沙、低溫、嚴寒、高環保要求、頻繁操作場所、安全防爆場所、高鹽霧、凝露條件下的安全使用性。全絕緣全封閉，適用于設備短時間進水后，采用一些清潔干燥措施后即可繼續運行。
◆ 免維護：HXGN（H）□-12環保氣體絕緣環網柜系列除操動機構高壓開關部位處于全封密狀態中，這樣就可以做到免于清掃和維護，減少了運行維護的成本。開關柜的自動化程度很高的，在線檢測功能會實時把設備的運行情況通知用蘆。更有利于配網的自動化。減少人工運營成本，降低電力企業的生產成本。
◆ 安全性高：完善的聯鎖互鎖系統，三相隔離斷口清晰可見，避免了誤操作事故的發生。取消了SF。氣體的應用。強化相間隔離結構，避免相間或多回路短路而擴大或引發爆炸事故。采用具有防爆性環保氣體柜真空能的真空滅弧室，固封極柱對開關具有進一步防護性能

◆ 易操作性：隔離開關接地開關只有一個操作手柄，無需識別及擔心失誤，斷路器運行的時候，隔離開關接地開關的操作手柄都無法進行操作，無需進行復雜的技術培訓，這樣就使操作變得異常簡單，杜絕發生操作錯誤固封極柱采用環氧樹脂APG工藝成型，具有優良的電氣性能和機械性能，

◆ 固封極柱是開關的關鍵部件，它既是絕緣件又是承力件。同時滿足耐熱，耐寒，抗開裂，機械強度高，絕緣強度好等技術要求。
◆ 單體柜結構，采用專業電纜附件廠商生產的通用絕緣母線和電纜插拔頭。開關柜可現場組合，隨意擴展避免了多組組合柜帶來的運輸及安裝不便。當然用要求也可提供組合柜。
◆ 清晰可見真實隔離斷口
◆ 全系列產品統一設計，提供用戶需求的多種柜型（斷路器，負荷開關，PT，母線，母聯等），而且外形幾何尺寸完全一致。
◆ 開關柜留有智能化接口和傳感器安裝位置，配置智能化設備后可以滿足智能電網的要求。
◆ 主母線采用標準硅橡膠干式母線。
◆ 隔離開關采用三工位隔離開關，安裝在母線側。
◆ 完全替換SF6負荷開關環網柜。

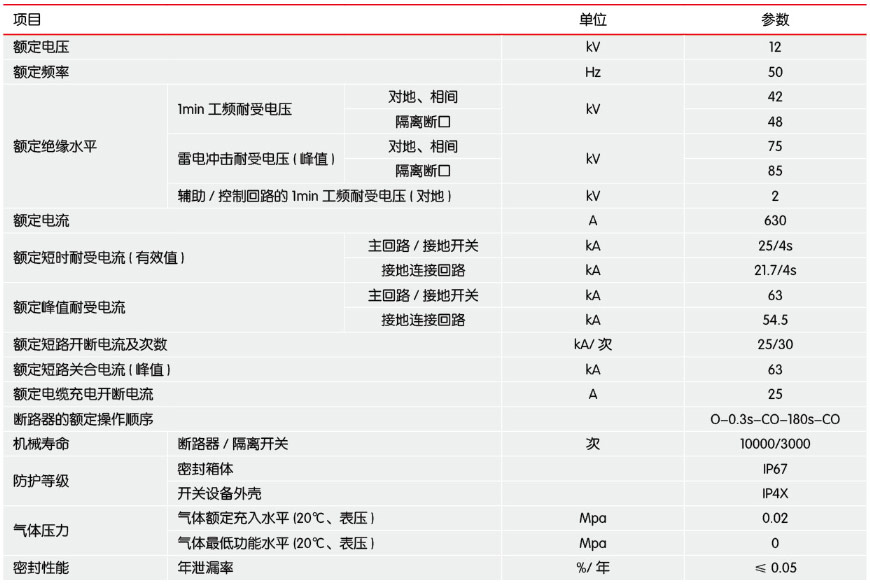

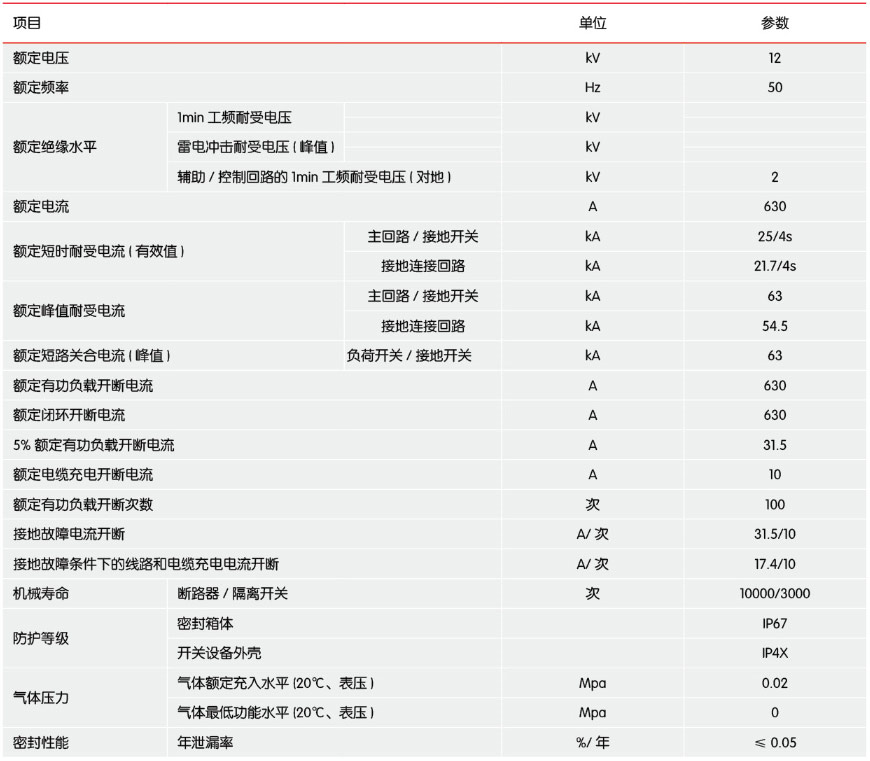

☉ 主要技術參數
◆ 斷路器柜

◆ 負荷開關柜

☉ 環保氣體柜執行標準
◆ GB/T1022高壓開關設備和控制設備標準的共用技術要求
◆ GB/T39063640.5kV交流金屬封閉開關設備和控制設備
◆ GB/T1985高壓交流隔離開關和接地開關
◆ GB/T38043.6-40.5kV交流高壓負荷開關
◆ GB/T1984高壓交流斷路器
◆ GB/T4208外殼防護等級IP代碼
◆ GB/T7354局部放電測量
◆ GB/T311.1絕緣配合第1部分：定義、原則和規則

☉ 氣體柜正常使用條件
◆ 最高溫度：+45攝氏度；
◆ 最低溫度：-25攝氏度；
◆ 最高溫度：（24小時平均）+35攝氏度；◆最大平均相對濕度（24小時1：≤95%；海拔高度：≤1500米；抗震能力：8度；
◆ 防護等級：帶電體密封IP67，開關柜外殼IP4x；
◆ 周圍空氣應不受腐蝕性可燃?xì)怏w、水蒸氣等明顯污染。
◆ 無經常性的劇烈震動場所，嚴酷件下嚴酷度設計滿足各類要求。
◆ 在超過GB/T3906規定的正常的環境條件下使用時，由用戶和我公司協商。

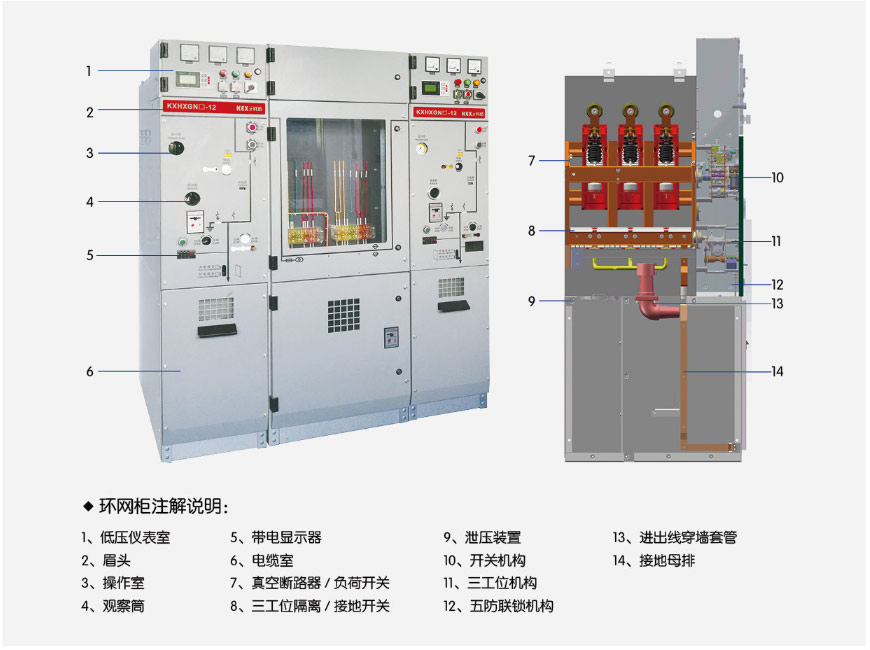

☉ 產品結構

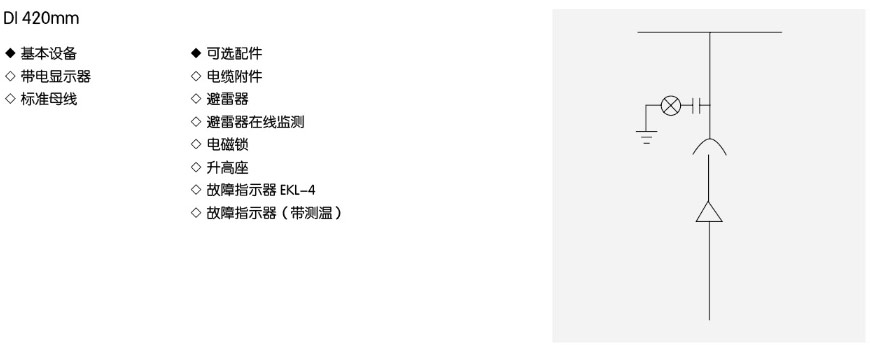

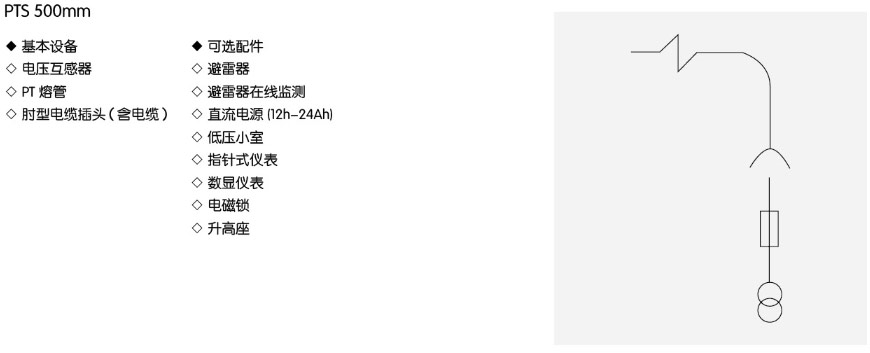

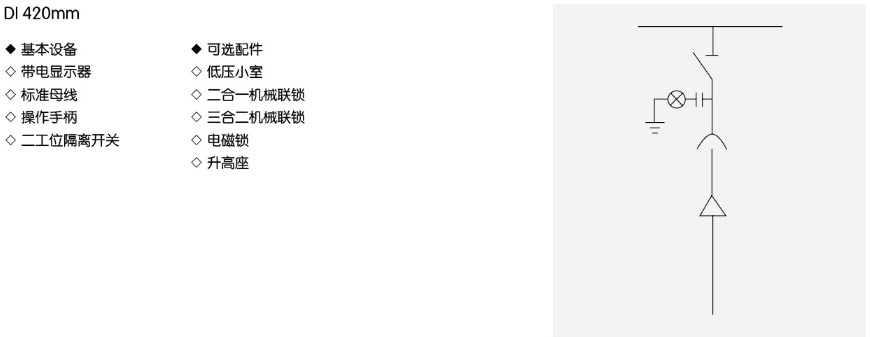

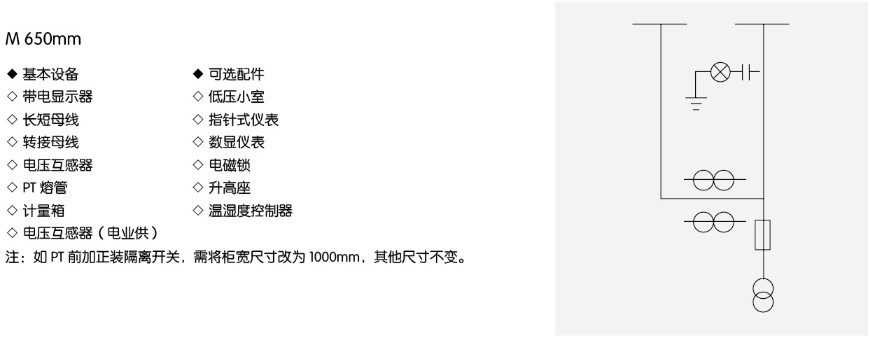

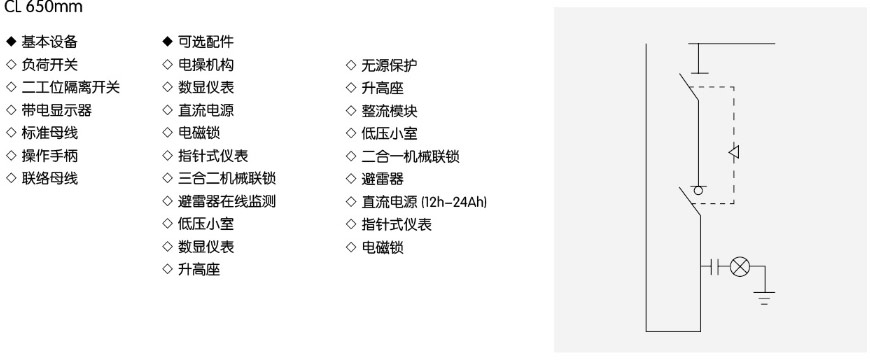

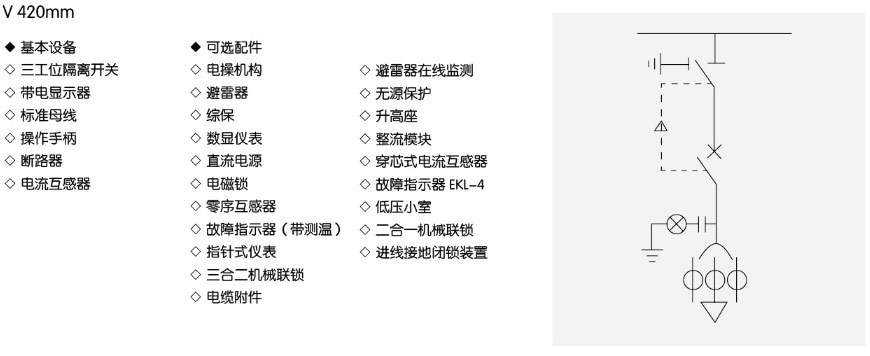

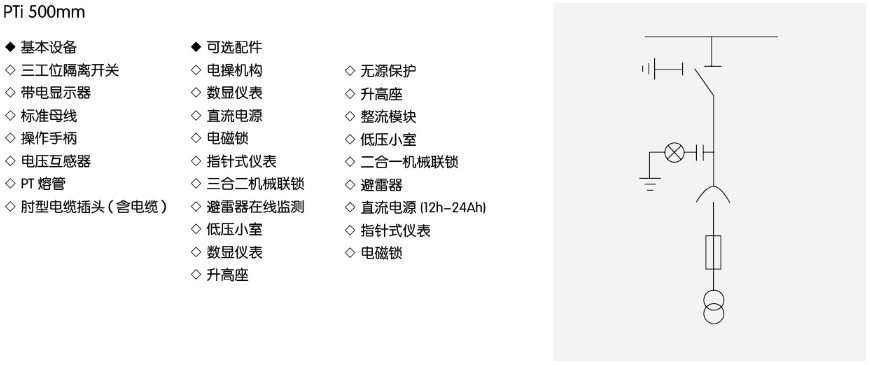

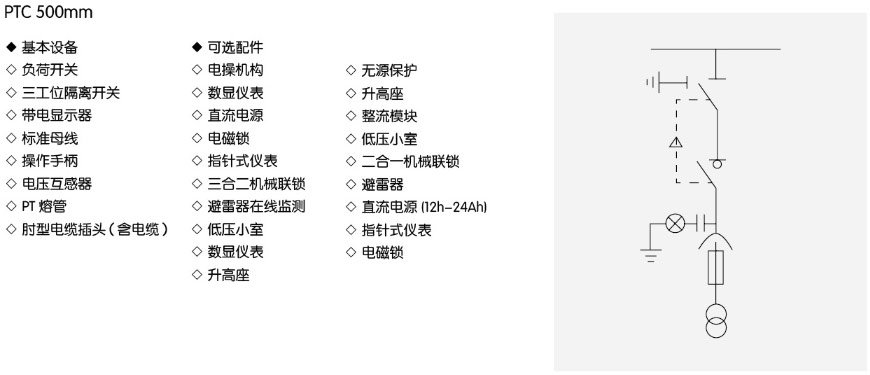

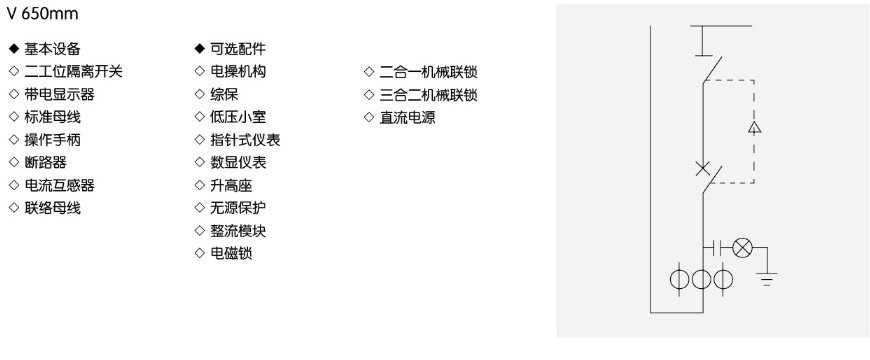

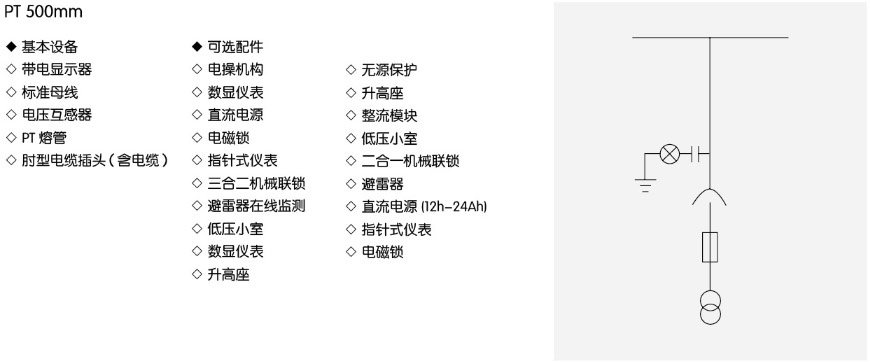

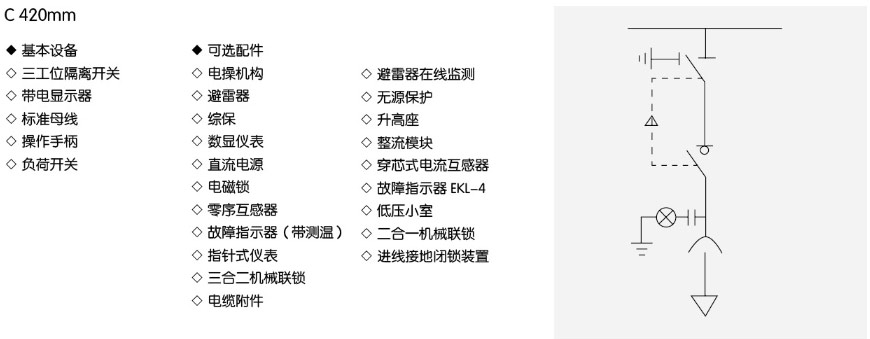

☉ 環保氣體柜配置方案二

☉ 環保氣體柜配置方案三

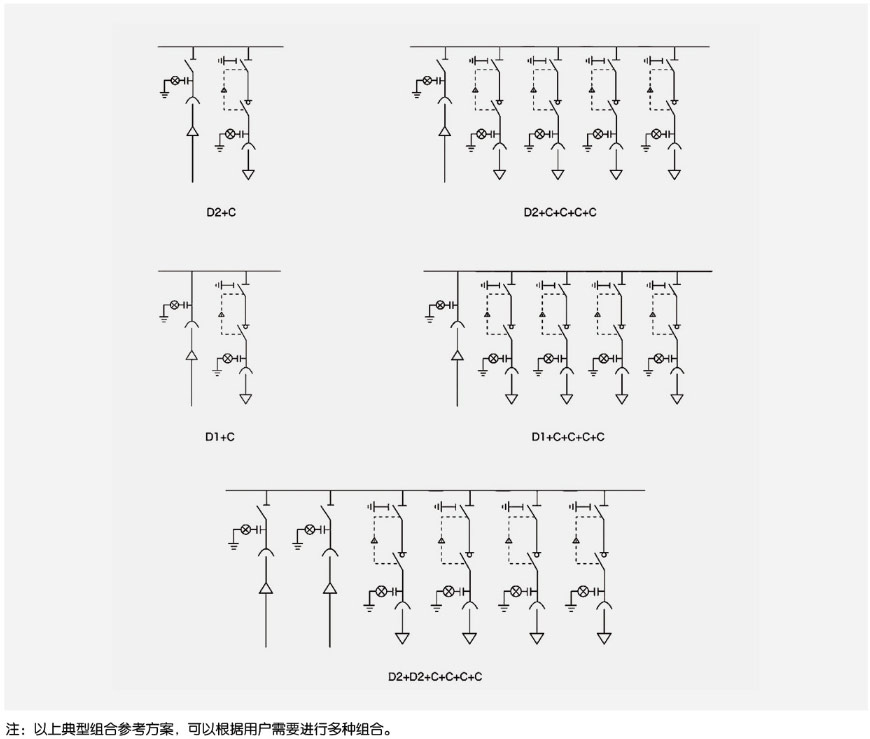

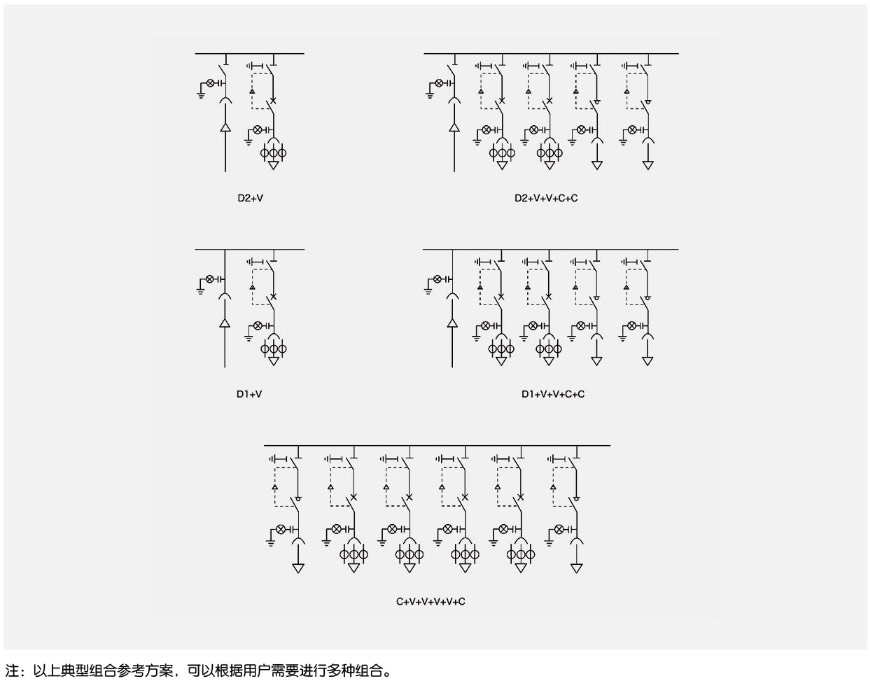

☉ 環保氣體柜典型方案組合一

☉ 環保氣體柜典型方案組合二

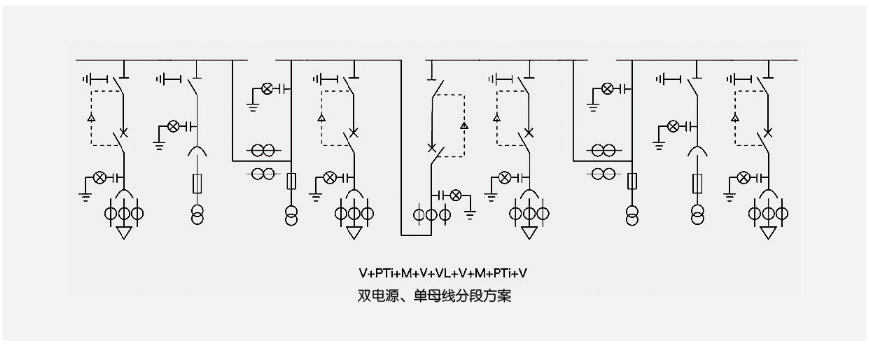

☉ 環保氣體柜單雙電源分段方案

☉ 開關操作說明

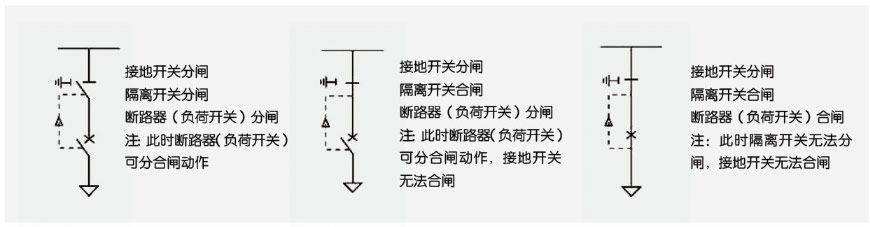

◆ 開關位置狀態及聯鎖

☉ 操作步驟
送電：
掛（關）上下門一分?jǐn)嗦菲鳎ㄘ?fù)荷開關）→分接地開關一合隔離開關→合斷路器（負荷開關）一送電完成

停電：
分?jǐn)嗦菲鳎ㄘ?fù)荷開關）→分隔離開關→合接地開關→合斷路器（負荷開關）一卸（打開）下門一停電完成

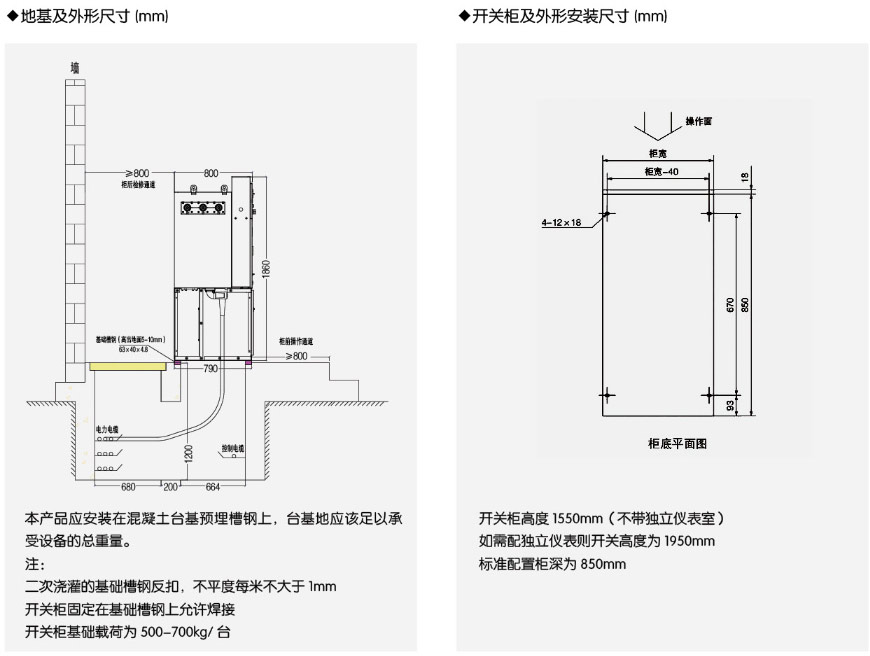

☉ 安裝說明
