☉?適用范圍

產品各項指標符合GB3906《3-35kV交流金屬封閉開關》、IEC298技術標準。

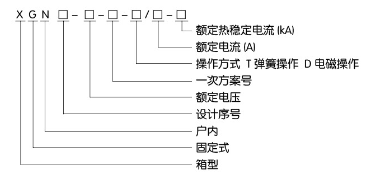

☉?型號及含義

☉?使用環境條件
◆ 環境溫度上限+40℃下限-25℃（戶內）；
◆?海拔高度1000m；
（水海拔超過1000m時按DL/T593-1996《高壓開關設備的共用訂貨技術導則》有關規定執行）；
◆?相對濕度日平均值不大于95%，月平均值不大于90%；
◆?地振烈度不超過8度；

◆?沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

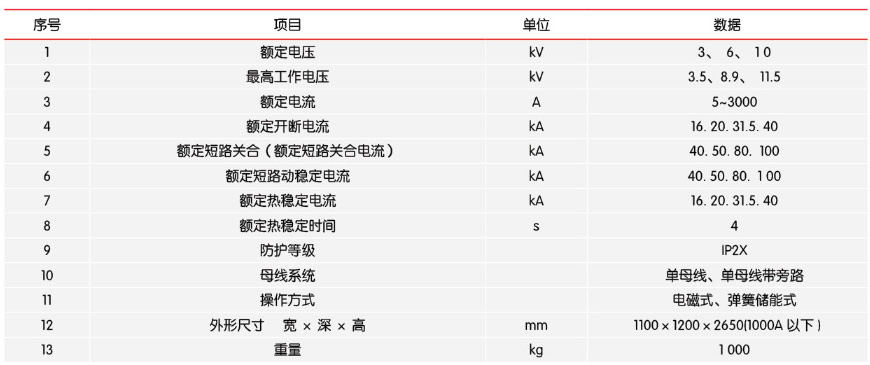

☉?開關柜主要技術參數

☉?結構與防誤裝置
1.結構
本開關柜為金屬封閉箱型結構，柜體骨架由角鋼焊接而成，柜內用鋼板分隔成斷路器室、母線室、電纜室、繼電器室，并可通過門面上的觀察窗和照明燈觀察柜內各主要元件的運行情況。為提高開關柜的技術性能，各主要元件進行了重新設計（如斷路器、旋轉式隔離開關等）。
根據柜體布置，繼電器室可安裝繼電器，門上可裝設信號繼電器、指示儀表、信號燈，轉換開關安裝與操作小室，后部為母線室，下部為電纜室，用戶可方便地進行接線。前面為斷路器室，方便了開關柜的檢修。柜體的內部機構參見圖一、圖二和產品說明書。
2.防誤裝置
“五防”功能即：防止誤分、誤合斷路器；防止帶負荷誤分、誤合隔離開關；防止帶電關合接地開關；防止接地開關閉合時接通電源；防止誤入帶電間隔。
本開關柜采用了強制性機械閉鎖方式，閉鎖裝置由支座、圓盤、面板、鎖板、手柄、聯桿等主要部件構成，具有性能可靠、功能齊全、結構簡單、操作方便的特點，從而簡便、有效地達到“五防”：
（）帶紅綠翻牌的控制開關（KW開關）使用于斷路器方案，用于防止誤分、誤合斷路器；
（2）只有在斷路器確實分?jǐn)嗪?，才能將小手柄從“工作”位置拉出右旋至“分?jǐn)嚅]鎖”位置；分、合隔離開關；防止7帶負荷分、合隔離開關。閉鎖與反閉鎖的可逆性具有雙重的防誤功能，即：小手柄處于“分?jǐn)嚅]鎖”位置時，只能合、分上下隔離開關，不能合斷路，避免了誤合斷路器；
（3）當斷路器及上下隔離開關均處于合閘狀態，小手柄處于“工作”位置時，前后柜門不能打開，防止誤入帶電間隔；
（4）當上、下隔離開關未分閘，接地開關就不能合上，小手柄不能從“分?jǐn)嚅]鎖”位置旋至“檢修”位置，可防止帶電掛接地線；
（5）接地開關未分閘，上下隔離開關就不能合上，可防止帶接地線合上、下隔離開關。

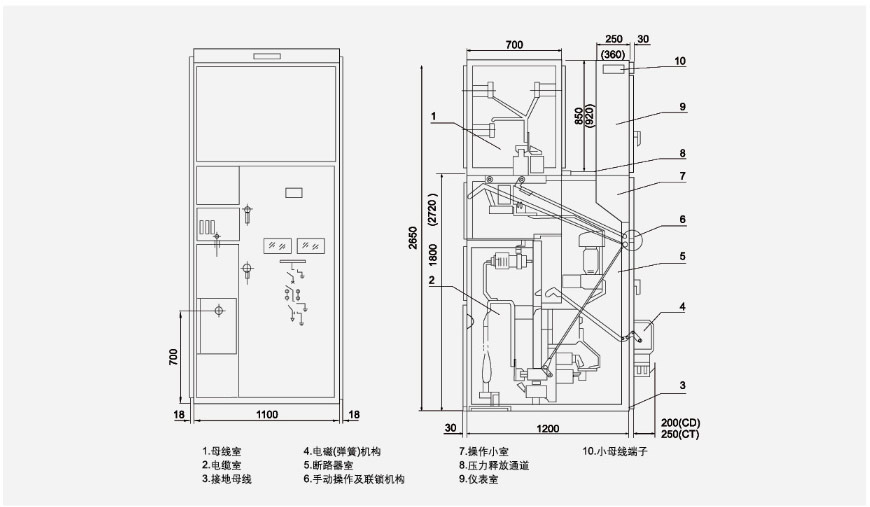

☉?XGN□-12/07D外形圖（圖1）

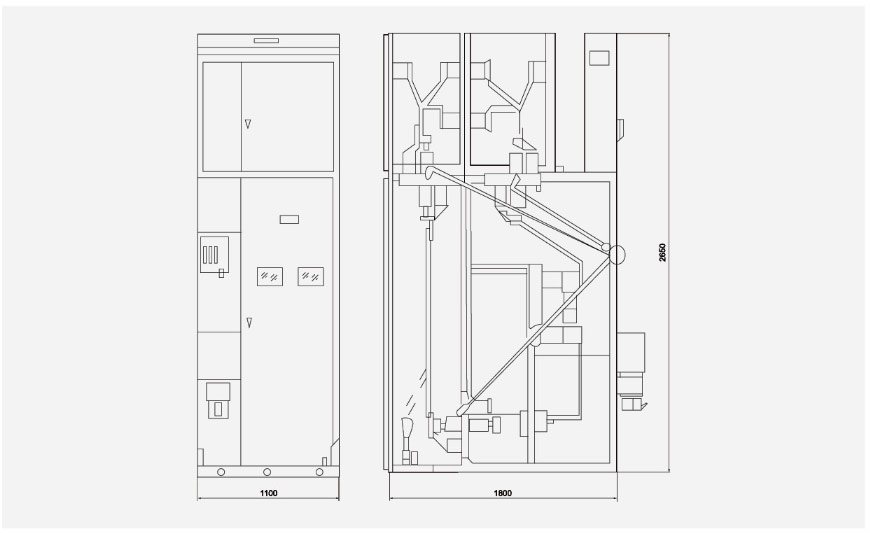

☉?XGN□-12（旁路電纜出線）外形圖（圖2）

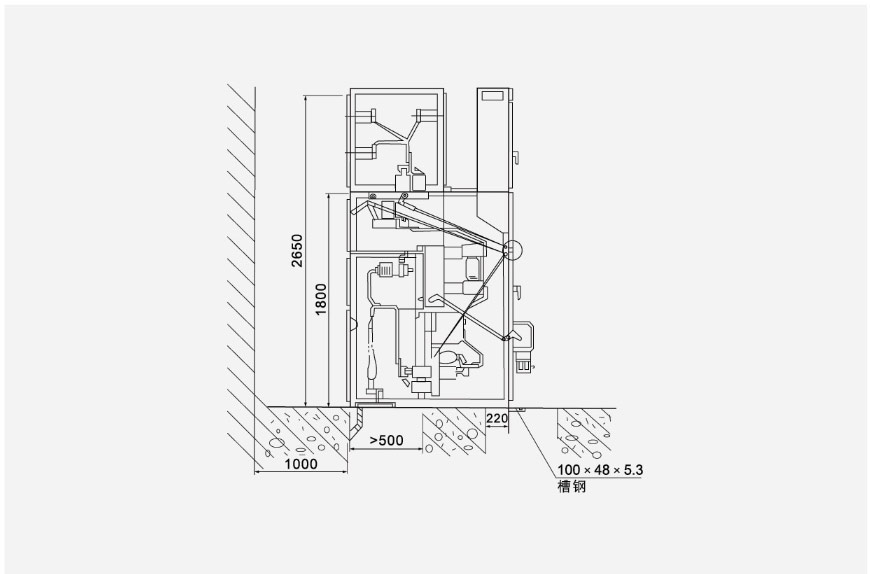

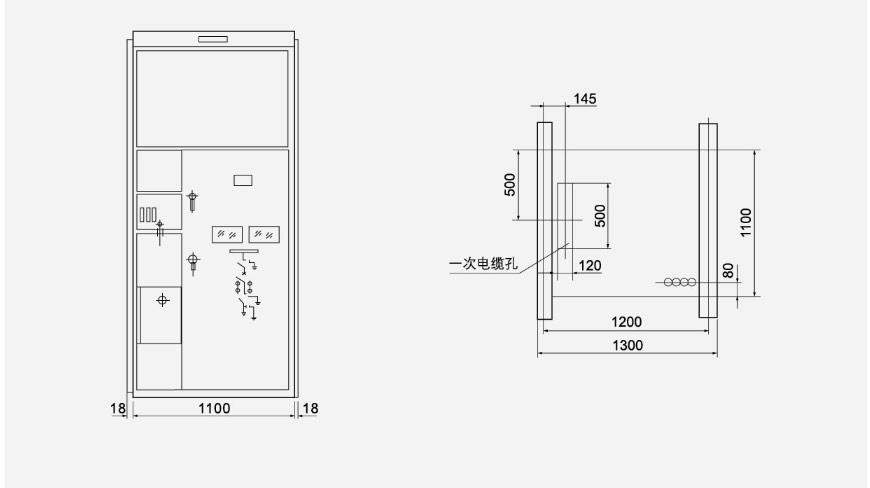

☉?外形尺寸安裝圖
