☉ 概述
KXSGN-12-SI53固體絕緣全封閉中壓開關設備；全范圍方案有斷路器線路保護、變壓器保護、負荷控制、熔斷器組合電器、PT電源、母聯提升、所用變、等多種方案，為電網的升級改造及配電用戶提供完美的系列解決方案，配置智能終端基站組合滿足智能電網的需求。該產品可作為電力系統環網配電設備，也可作為工礦企業城市建設的配電設備，具有多功能通用性的特點。
固體絕緣全封閉開關設備；是采用固體絕緣材料為主絕緣介質，將真空滅弧室及導電連接、隔離開關、接地開關、主母線、分支母線等主導電回路單一或組合后用固體絕緣介質包覆封裝為一個或幾個具有一定功能、可再次組合或擴展的具備全絕緣、全密封性能的模塊，人可以觸及的模塊表面涂覆有導電或半導電屏蔽層并直接可靠接地的環網柜。
均為可觸摸式一人可以觸及的主回路模塊表面裝有接地網并涂覆有導電屏蔽層并直接可靠接地，在進行無效維護時不再產生風險，使用戶在操作維護時絕對的安全。

斷路器、隔離開關、母線的對接一均采用了在線監測技術。

? 擴展改造一一可實施現場出現各種變化組合擴展，375寬度設計針對原有的SF6產品的直接替換。

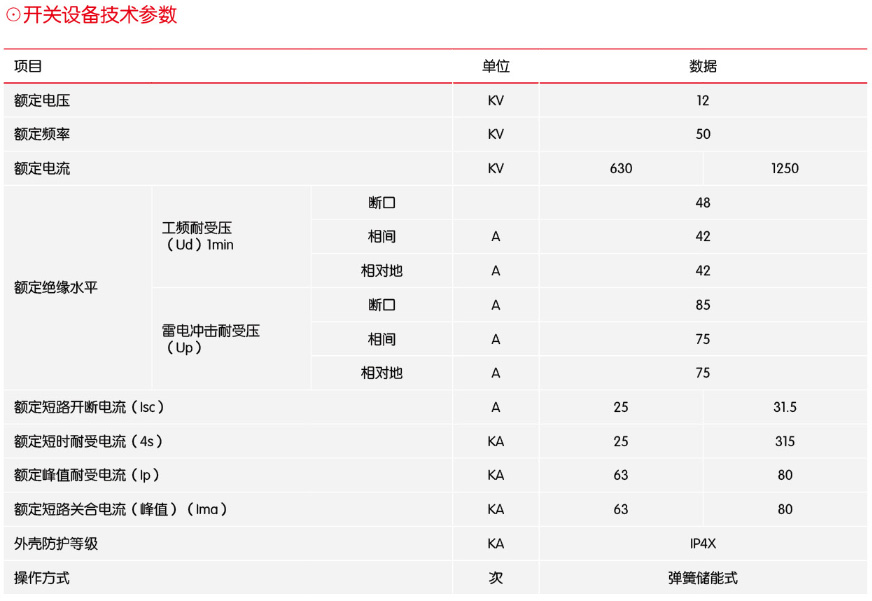

☉ 使用條件
? 最高環境溫度：+40℃；

? 最低環境溫度：-45℃；

? 最大海拔高度：4000m；

? 最大日平均溫度：+35℃；

? 最大日平均濕度：95%；

? 最大月平均濕度：90%；

? 最大地震烈度：8級；

? 開關設備應安裝在無火災、無爆炸危險、無劇烈震動的場所。

☉ 使用標準

? 國際標準：
IEC62271-I-2007《高壓開關設備和控制設備.第一部分：通用規范》
IEC62271-200-2003《1~52kV交流金屬封閉開關設備和控制設備》
? 國家標準：
GB3906-2006《3.6~40.5kV 交流金屬封閉開關設備和控制設備》
GB/T1022-1999《高壓開關設備和控制設備標準的共用技術條件》
GB1984-2003《高壓交流斷路器》
GB1985-2004《高壓交流隔離開關和接地開關》
GB3804-2004《3.6Kv~40.5kV 高壓交流負荷開關》
DLVT404-2007《3.6~40.5kV 交流金屬封閉開關設備和控制設備》
DLVT5932006《高壓開關設備和控制設備標準的共用技術條件》
? 國家電網公司標準：
Q/GDW730-2012《12kV固體絕緣環網柜技術條件》

☉ 使用標準
? KXSGN-12-SIS3固體絕緣全封閉開關設備；采用模塊化、全密封、全絕緣、全金屬封閉結構。
? 采用環氧樹脂包覆封裝真空滅弧室斷路器、負荷開關模塊，具有電動、手動三工位隔離開關模塊化集成主回路。
? 真空滅弧室斷路器模塊，具有開斷關合短路電流能力。
? 三工位隔離開關合閘、接地位置具有可視斷口，具有快合、快分關合短路電流能力的隔離開關、接地開關。
? 三工位隔離開關經密封的環氧樹脂絕緣空氣室箱體，可充干燥空氣加壓0.04MPa，并裝有壓力表在線監測內部壓力，防止泄漏，防止外部潮濕氣體滲入產生內部凝露，對隔離、接地開關起到進一步保護。

☉ 結構特點
? 環氧樹脂固體包覆封裝母線，母線連接采用內部表鏈觸指連接。
? 所有連接均采用界面填充硅橡膠密封螺栓緊固連接方式，以保障其連接穩定，更可靠，整體實現無裸露帶電體。主回路絕緣模塊表面采用電極噴鋅涂覆金屬導電屏蔽層并直接可靠接地，控制了內部電場感應電勢對絕緣體外部的擴散。

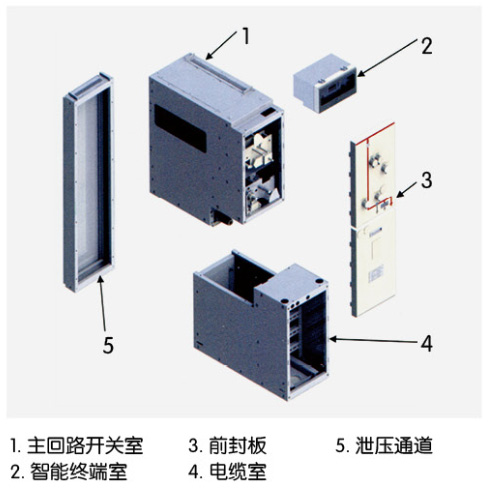

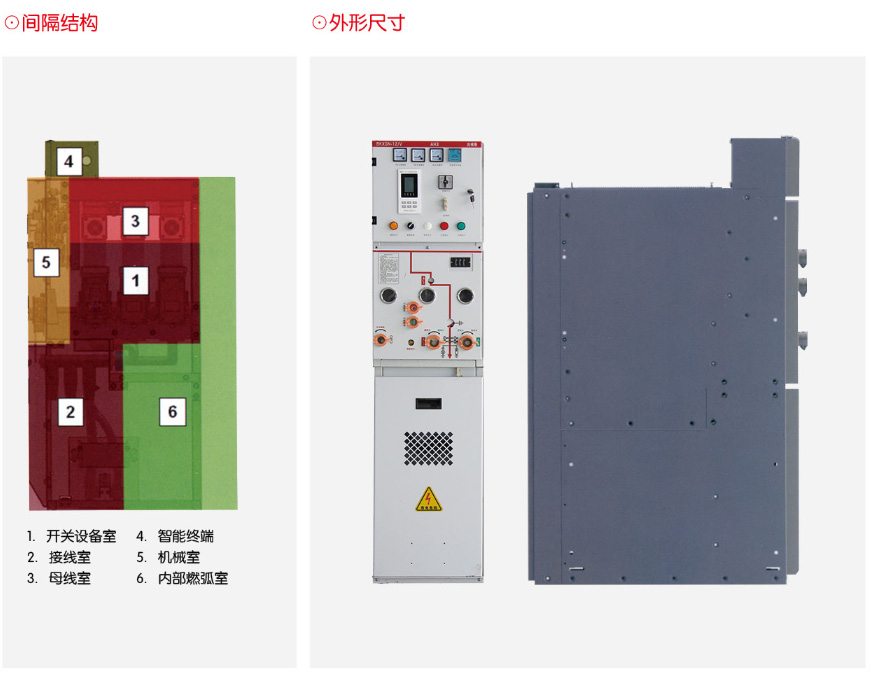

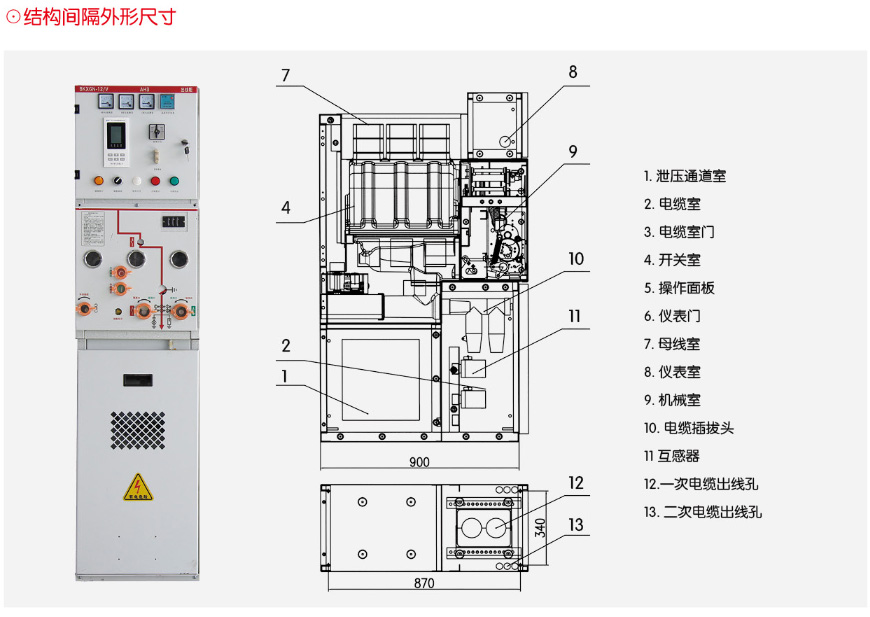

? 整體柜體分成四個獨立的模塊組合而成，即：全金屬封閉的開關室模塊；在主回路出線電纜錐體連體底板上裝有金屬封閉底座，使開關室完全隔離電纜室并保護連體出線錐體絕緣底板。電纜室模塊；在電纜室模塊后側裝有泄壓活門，在電纜頭產生燃弧時燃弧氣壓可打開泄壓活門向柜后的泄壓通道排泄燃弧氣壓?？扇萑蓟鈮旱男箟和ǖ滥K；在柜后裝有可與各系列柜后泄壓通道貫通孔的泄壓通道，減輕燃弧的釋放壓力。智能保護控制終端模塊裝有集成一體化的智能操控、保護、監測等多功能的智能終端。模塊化的設計組合使生產工藝簡化、標準化，各種標準模塊方案可任意組合擴展。

☉ 操作結構特點

? 三工位隔離開關機構特點：
揉動機構采用電動、手動兩用結構，方便靈活。
機構采用夾板模塊化結構，可靠、方便安裝、定位穩定、準確。
機構帶動隔離開關、接地開關具有快合、快分功能，合閘速度、分閘速度高，均有關合能力。

? 斷路器機構特點：
機構采用夾板模塊化結構，穩定、可靠。
合閘彈簧與分閘彈簧均布置在機構本體上，簡單易調。
電機采用手動、電動一體化結構，減少了零部件。
機構壽命長，系列化程度高，只要增減電機，合閘鎖扣撐子，就能實現斷路器機構、負荷開關機構、包括手動和電動互換。本體不動，更換合閘彈簧即可實現不同開關電流的轉換。

☉ 環氧樹脂電器性能
? KXSGN-12-SI53固體絕緣全封閉開關設備，在絕緣體設計中采用新型環氧樹脂絕緣件的配方工藝技術：環氧樹脂+硅微粉+硅石微球顆粒+橡膠粒子+固化劑及色漿+金屬網線接地等優化分散橡膠粒子等配比，提高了絕緣件的機械強度和絕緣強度。
? 工頻耐壓：42kV；

? 局放試驗：小于5PC；

? 環氧樹脂性能：
沖擊強度kJ/m>10室溫介電強度kV/mm ≥18常態
彎曲強度MPa >100室溫體積電阻率Q≥1015常態
抗拉強度MPa>70室溫表面電阻率Q≥1014常態
? 吸水率小于0.12%
? 高玻璃化溫度：135-150℃；
? 嚴酷的冷熱沖擊試驗：不小于10次循環

☉ 密封用硅橡膠性能
? 硅橡膠適用溫度：-65℃-250℃；

? 結晶溫度：-65℃；

? 玻璃化溫度：250℃；

? 有機硅膠的主鏈為Si-O-Si鍵，賦予了這種材料耐高溫、耐輻射和耐臭氧性能，由于抗環境老化程度高，極適宜于戶外；

? 拉伸強度：≥7.0MPa；

? 伸長率：≥250%；

? 撕裂強度：26.0kN/m；

? 拉伸永遠變形：≤8%；

? 交流電擊穿強度20-30MV/m

☉ 通用功能模塊

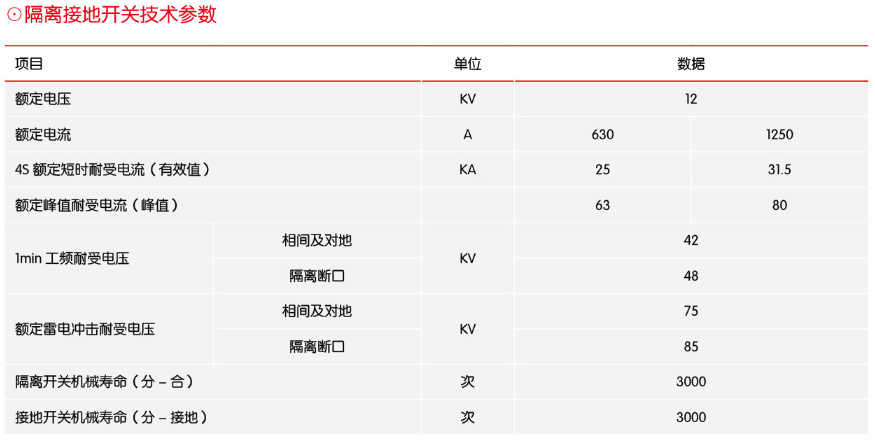

KXSGN-12-SI53固體絕緣三工位隔離開關模塊：固體絕緣全封閉開關設備密封空氣氣室中的三工位隔離、接地開關模塊；隔離開關采用的動觸座、靜觸座分別裝在各自的兩個獨立的絕緣體上，兩個絕緣件對接處經過接地隔離層，動觸座、靜觸座對接地隔離層的沿面爬距均在240mm以上，帶電的靜觸座即使在絕緣體老化或凝露產生漏電電流，通過接地層直接接地，不存在假斷囗問題。三工位隔離開關組裝密封在可保持常壓的固體絕緣箱體內部，并裝有壓力表監測密封壓力狀態，內部三工位隔離開關的三相隔離刀為側裝式，均滿足空氣絕緣距離，相間距離為150mm，三相隔離刀之間設有絕緣間隔。
電纜出線固封錐體與隔離動觸刀座采用連體設計，三相導電件固封在一個具有加強連體的絕緣體上，增強了機械強度，防止開裂。

額定電流630A，1250A；

外形寬度最小370mm寬，前后側裝排列；

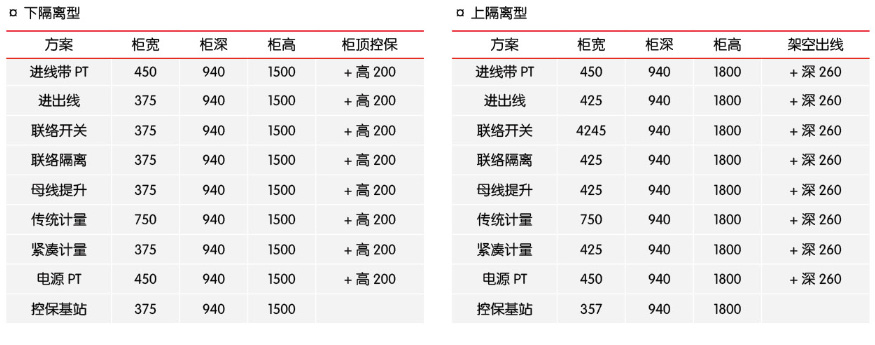

可分為上、下隔離兩種方式；

可分二工位、三工位兩種方式；

隔離開關具有快分、快合功能；

接地開關具有快速關合短路電流功能；

連接端口采用統一的界面密封連接，并填充硅橡膠密封。

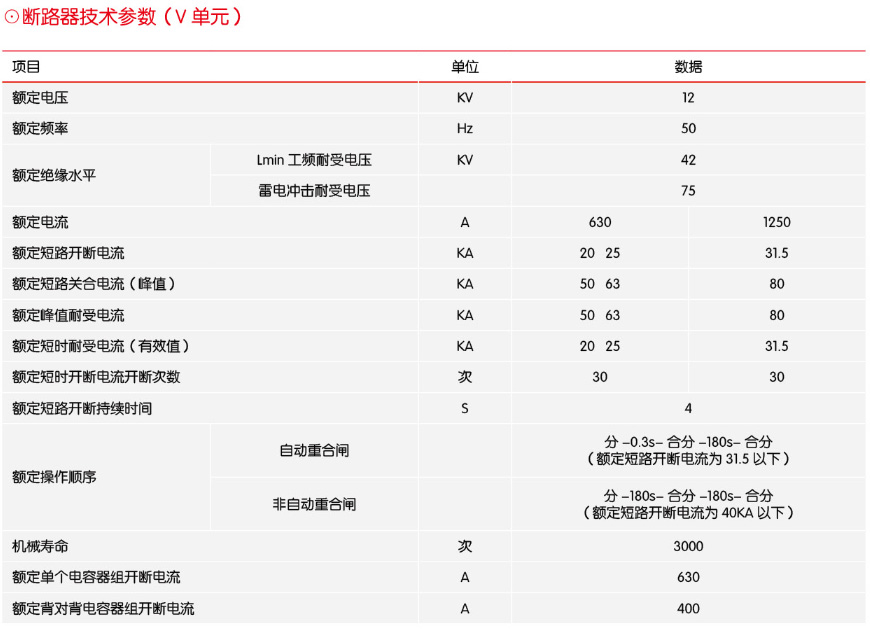

VCM-12用于開斷的真空滅弧室斷路器模塊：斷路器的滅弧室及導電連接件裝配在三相分體式的絕緣體極柱內，采用硅橡膠界面密封技術，滅弧室采用APG工藝固體絕緣灌封技術；減少制作過程的不合格率，降低成本。在進線側裝有帶電顯示監測裝置監測母線帶電狀態，滅弧室軟連接及絕緣拉桿室與機構箱體之間的爬電距離均大于240mm，并裝有密封墊，防止潮氣滲入產生內部凝露，引起爬電閃絡對地放電。
額定電流630A、1250A：
外形寬度最小370mm寬，前后側裝排列；機械壽命可達3萬次；連接端口采用界面密封連接，并填充硅橡膠密封；

可上下?lián)Q位安裝，做為上斷路器和下斷路器兩種方式；可適用于安裝在任何型號的開關設備中。
KXSGN-12-SI53固體絕緣開關設備絕緣體及銅件的設計：絕緣體根據導電件所設置的部位，對絕緣體及導電件進行流線型優化設計，導體與接地的金屬件有一定高可靠的安全距離，并在絕緣體上所有的安裝螺絲通過導體沿著絕緣體邊沿內連接起來接地，加裝金屬網，絕緣體表面經采用電極噴鋅處理后整體形成可靠接地的金屬屏蔽層，確保電場感應電勢不外泄擴散，對接處絕緣體內設計裝有均壓層、帶電監測層，雙層屏蔽，整體可以達到零局放，解決了局放難題。

☉ 模塊化集成結構

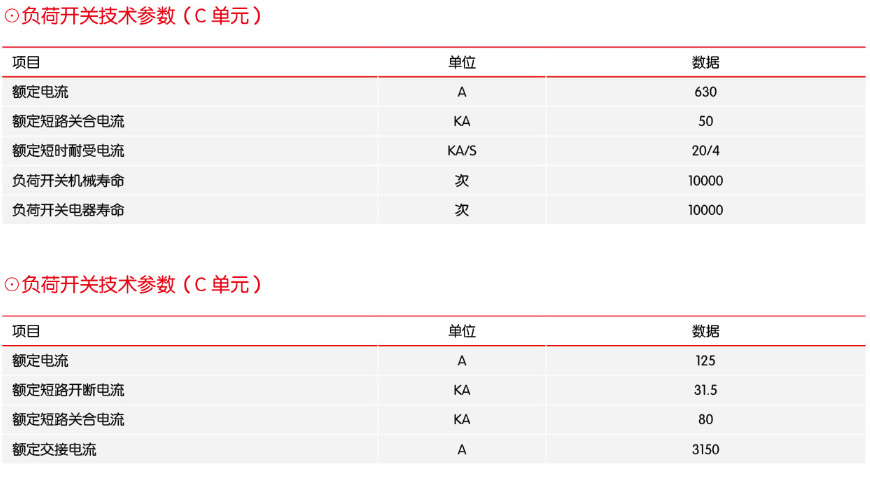

真空斷路器、負荷開關+三工位隔離集成主回路：模塊化集成方案，整體主回路形成三個模塊即：斷路器極柱模塊、隔離靜觸座絕緣箱體模塊、隔離動刀出線模塊，分別經界面密封對接，集成一次主回路方案，確保主導電回路與絕緣體外界環境及金屬接地隔離，由斷路器機構金屬底架及隔離開關底板金屬底架形成主回路的基本金屬框架，即組合開關電器主回路方案模塊；用于開斷的VCM-12真空滅弧室斷路器模塊；密閉空氣氣室中的KXSGN三工位隔離、接地裝置模塊；密封的電纜連接、互感器模塊；斷路器、三工位隔離機構模塊；隔離連體出線錐體絕緣底板金屬封閉底座模塊：

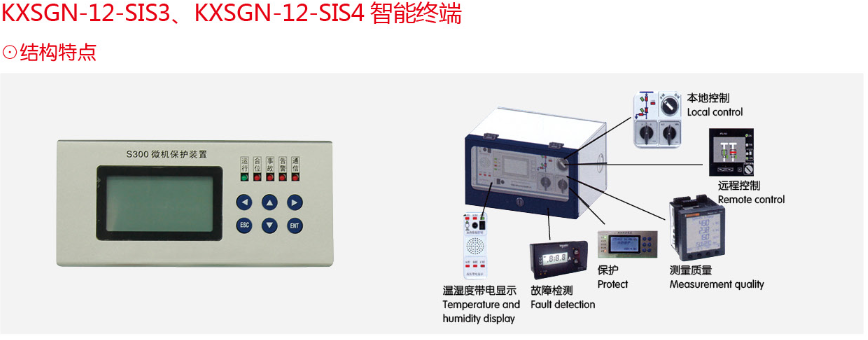

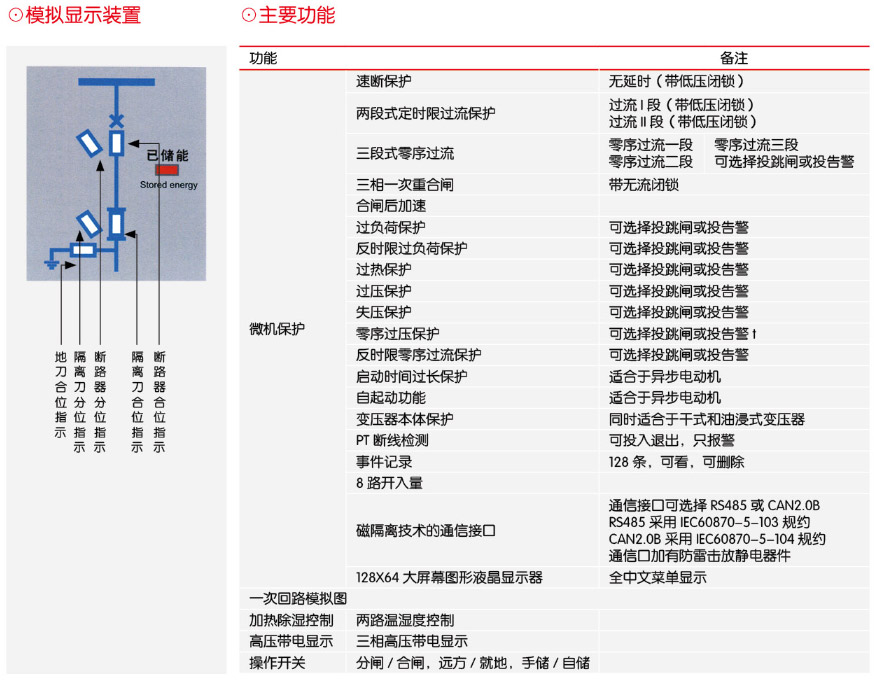

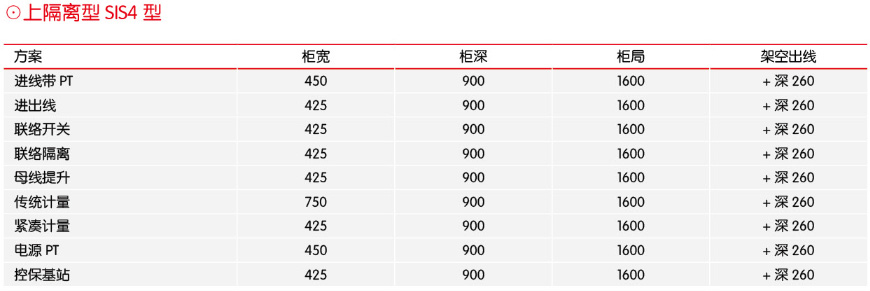

? KXSGN-12-SI53、KXSGN-12-SI54固體絕緣全封閉開關設備，采用多功能智能保護終端是我公司開發的新一代功能強大，集智能操作控制、一次回路模擬顯示、微機繼電保護、測量、溫濕度控制、高壓帶電顯示，電纜故障監測、遠程監控等于一體的操作控制保護多功能智能終端設備，外觀精致，美觀、簡化了開關柜面板，縮小了固體絕緣柜整體的體積，有效地提高外部安裝效率，提升了開關設備品質。
